防沖擊、減振、變化載荷,可更好的保護設備

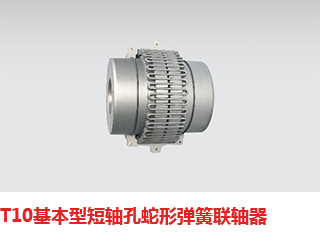

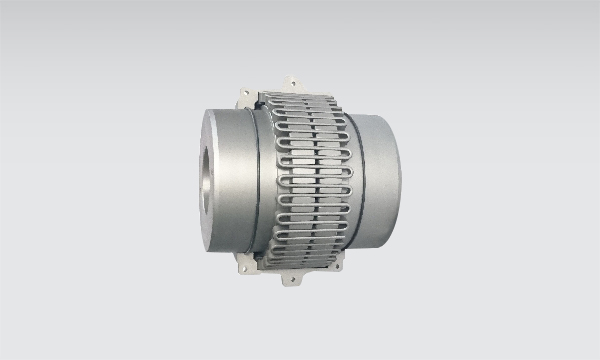

蛇形彈簧聯軸器的兩齒面是由多個弧形面組成,可根據載荷的變化來決定齒面的接觸面積,從而可更大的承受載荷沖擊與變化載荷,使起動或載荷不均時更具安全。且能通過彈簧的柔性傳動來吸收大量的振動力,緩沖作用使沖擊振動量降低36%以上,是真正的傳動沖擊過濾器。
快速拆裝,省時省力
針對聯軸器安裝拆卸難,費時費力的情況,開發出一種全新快速拆裝型聯軸器。它采用錐面結合,利用端面數個高強度螺栓受力,實現脹緊功能時達到聯結效果??砷g隙安裝時達到過盈使用,與傳統過盈配合產品節省時間70%以上。
超長工作壽命

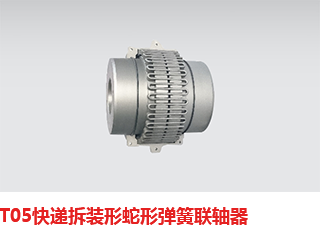

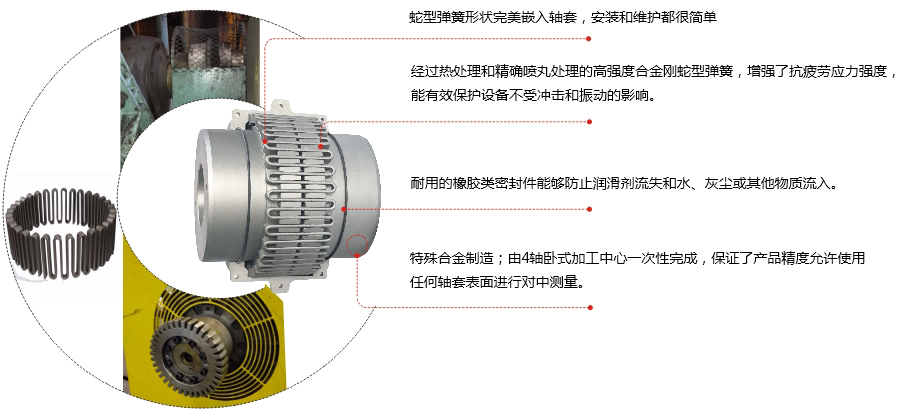

錐形彈簧采用了高強度合金鋼制成,并經嚴格的熱處理方案處理,使其達到更強的剛?cè)嵝砸蟆椈杀砻娼?jīng)精密噴砂處理使用其壓縮表面結構分子,達到抗磨損與長壽命之效果。
結構簡單、維護方便
較少的零件數量、輕重量與小體積均是使安裝和維護更具優勢與方便,正常使用時無特殊性的周期維護,只要在安裝時充足油脂量,且油脂可吸收傳動帶來的一定噪音,長時間工作后適當補充油脂即可。
安裝要求低、設計品種多
蛇形彈簧聯軸器的安裝精度比一般聯軸器要求低。彈簧可在半聯軸套齒槽內自由擺動,使其允許兩軸之間有較一定的徑向、角向與軸向偏差,只要在一定的范圍內且不會影響傳遞力的工作效率,也不會產生噪音與影響壽命。

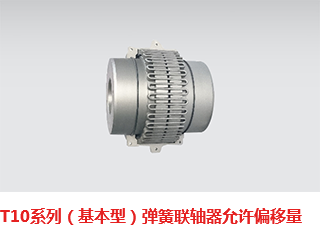

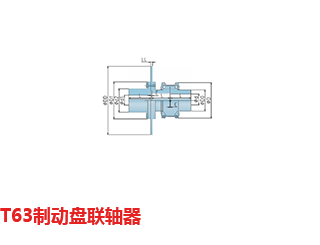

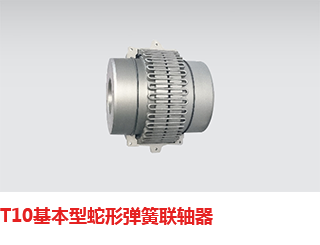

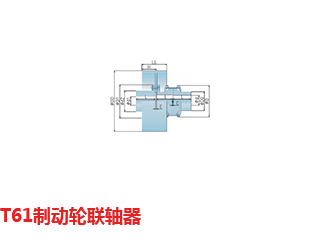

蛇形彈簧聯軸器通常按基本型T10設計,在不同的安裝要求時,可提供快速拆裝型TO5、罩殼軸向安裝型T20、雙法蘭型T31、單法蘭型T35、帶制動盤型T63、帶動輪型T61等,更多樣式請垂詢。
選項說明
一般選型可適用于大多數的電動馬達,汽輪機驅動的情況。
選擇聯軸器時應收集下列數據: |
(1)驅動功率(Kw)或者已知理論轉矩(N.m); (2)工作轉數或電機轉速和減速機速比; (3)應用場合; (4)軸孔聯結型式,軸徑及公差; (5)兩軸間隙,其他安裝空間。 |
|
1、根據上述數據按下式計算出所需轉矩,計算轉矩小于等于公稱轉矩。 2、工作轉速n小于等于許用轉速。 3、工作軸徑小于******軸孔。 |
||
根據以上三點確定聯軸器的型號 | Tc=K.T≤Tn(N.m) | T=9545xPw/n |
式中
Tc-計算轉矩(N.m) | K-應用場合的工況系數 |
Pw-驅動功率(Kw) | T-工作轉矩(N.m) |
n-工作轉速 | Tn-聯軸器公稱轉矩(N.m) |
工況系數K值
不司工作機的載荷類別及工況系數K值,請來電垂詢。
定購說明
如果您想得到更快捷的服務,請您在詢價單上或定購單上提供以下信息:
1、應用場合:驅動和被驅動的工作機。
2、功率:正常功率(Kw),******功率(Kw)或轉矩。
3、工作轉速。
4、數量(套)。
5、聯軸器型號與系列(例如:6120T10)。
6、軸孔聯結:驅動與被驅動軸孔尺寸,軸孔形式,鍵槽聯結形式,軸徑及公差。
注:相關數據應參照系列表格,也可按用戶相關要求定制。
標記例:6120T10YAφ120/YBφ95
釋:轉矩為13700N.m的蛇形彈簧基本型聯軸器,驅動軸為Y型圓柱型軸孔,A型普通單平鍵,軸孔為φ120mm;被動軸為Y型圓柱型軸孔,B型120°普通雙平鍵,軸孔為φ95mm。
