1、適用范圍及用途：

YLNF型逆止器是一種專用于低速軸的防逆轉裝置，是NYD型逆轉器的改進型。NYD型逆止器隨著使用，密封效果下降，異形塊磨損較快，契合角度變化明顯，使用效果也隨之下降。

YLNF（YLNFX）型逆止器，針對這些薄弱環節，對密封和異形塊的設計及加工均進行了改進，使逆止器的使用壽命得到明顯增長。因而，YLNF型逆止器不但保持了NYD型逆止器的優點：重量輕、結構緊湊、逆止可靠、解脫容易、安裝方便、安裝精度不高等，而且更具使用壽命較長、轉高速的獨到之處，顯見是運輸設備上******的安全保護裝置。

2、YLNF型逆止器型號及標記：

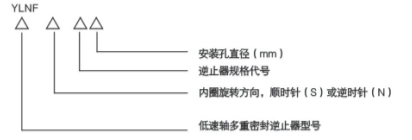

2.1型號意思



2.2標記示例

YLNFS10-200表示規格是YLNF10型，從軸端方向看，內圈順時針?lè)较蛐D(zhuǎn)，安裝孔直徑d為200mm的低速軸多重密封逆止器。

3、YLNF型逆止器的結構簡圖及主要技術參數：

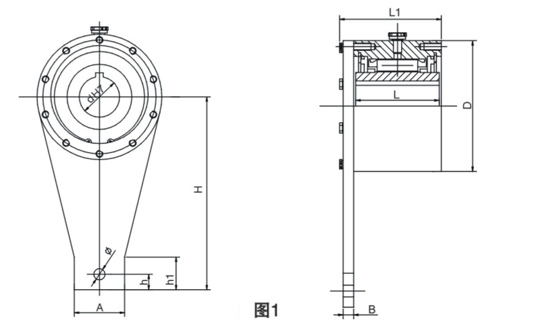

3.1YLNF1~YLNF7型逆止器的結構簡圖及主要技術參數

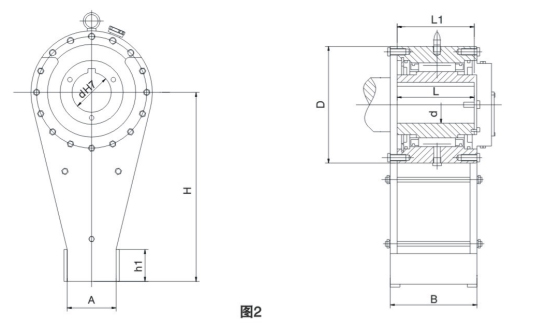

3.2YLNF8~YLNF16型逆止器的結構簡圖及主要技術參數
