結構特點：

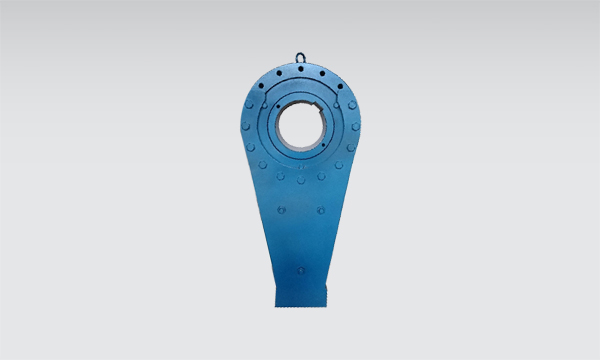

NYD型逆止器是一種適用于低速軸的接觸式防護裝置。它與滾柱逆止器相比，在相同逆止力矩情況下，具有重量輕、結構緊湊、逆止可靠、解脫容易、安裝方便、安裝精度要求不高等優點。綜合機械性能優良，是提升運輸設備上******的安全保護裝置，廣泛適用于帶式輸送機、斗式輸送機、刮板輸送機及其它有逆止要求的設備。
技術參數：
|
型號 |
額定逆止力矩（N.m） |
孔徑范圍d（mm） |
內圈最高轉速（r/min） |
|
NYD65（NJ1.6） |
1600 |
50-65 |
150 |
|
NYD85（NJ2.5） |
2500 |
60-75 |
150 |
|
NYD85（NJ6） |
6000 |
70-85 |
150 |
|
NYD95（NJ8） |
8000 |
80-95 |
150 |
|
NYD110（NJ11） |
11000 |
90-110 |
150 |
|
NYD130（NJ16） |
16000 |
100-130 |
100 |
|
NYD160（NJ25） |
25000 |
120-160 |
100 |
|
NYD200（NJ38） |
38000 |
150-200 |
100 |
注：具體技術參數來電咨詢0577-65205101。
技術參數：
|
型號 |
額定逆止力矩（N.m） |
孔徑范圍d（mm） |
內圈最高轉速（r/min） |
|
NYD220（NJ50） |
50000 |
160-220 |
80 |
|
NYD250（NJ90） |
90000 |
180-250 |
50 |
|
NYD270（NJ125） |
125000 |
200-270 |
50 |
|
NYD300（NJ180） |
180000 |
230-300 |
50 |
|
NYD320（NJ270） |
270000 |
250-320 |
50 |
|
NYD350（NJ320） |
320000 |
250-350 |
50 |
|
NYD420（NJ520） |
520000 |
320-420 |
50 |
|
NYD450（NJ700） |
700000 |
350-450 |
50 |
注：具體技術參數來電咨詢0577-65205101。

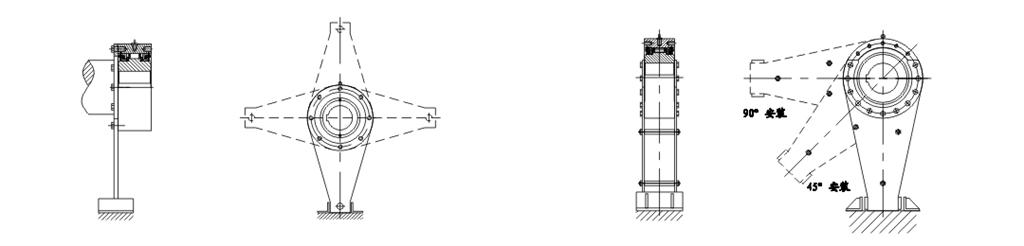

安裝方式：
使用與維護：
1、逆止器安裝孔的尺寸公差為H7，與安裝軸的配合應采用間隙配合，推薦軸公差為H6。如果需要改變逆止器安裝孔公差，在定貨時應提出。鍵槽尺寸及公差按GB/T1095-2003的D10制造。
2、逆止器安裝前必須檢查軸的轉動方向是否與逆止器圈內圈轉動方向一致。
3、安裝時只能對內圈施壓，若錘擊壓入時只能用軟錘或加墊，以免損傷內圈，不得錘擊外圈或其他部位，更嚴禁對內圈加熱。
4、逆止器與軸裝配時，只能使用平鍵，不允許使用楔鍵。
5、逆止器的逆止力臂下嵌固定在兩擋鐵之間，以提供所需的逆止扭矩。擋鐵與逆止力臂之間應留有3-5mm的間隙。力矩臂與底板間隙推薦為8-12mm。
6、為防止逆止器的軸向竄動，需安裝軸端擋板。
7、逆止器分為脂潤滑和稀油潤滑兩種。NYD200及以下用2#鋰脂潤滑，充油量約為空間的1/5-1/3，NYD220及以上采用20#或46#抗磨液壓油潤滑，充油量約為空間的1/3-1/2。冬季請使用冬季專用潤滑油。
8、逆止器每使用半年進行例行檢查并補充潤滑油，使用一年更換全部潤滑油。
