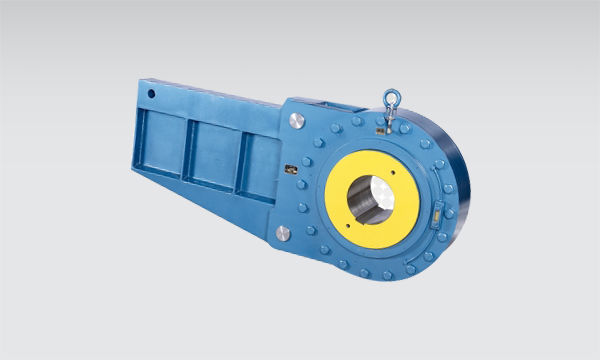

NJZ(DSN)型低速稀油大功率逆止器
返回產品簡要:
免費咨詢熱線0577-65205101
結構特點:
NJZ(DSN)型逆止器是用于各種機械中的大型低轉速防逆轉安全裝置,安裝在設備的低速軸上。內部采用若干楔塊組成的逆轉裝置。工作時接觸面積大,與它同等力矩的逆止裝置相比,具有重量輕、結構緊湊、逆止可靠,其綜合性能明顯優于其它逆止裝置,廣泛用于大傾角帶式輸送機、斗式提升機、刮板輸送機及其他有逆止要求的設備。
技術參數:
型號 |
額定逆止力矩(N.m) |
孔徑范圍d(mm) |
內圈最高轉速(r/min) |
空轉阻力矩(N.m) |
NJZ25 |
25000 |
120-160 |
130 |
32 |
NJZ38 |
38000 |
160-200 |
130 |
40 |
NJZ50 |
50000 |
160-220 |
100 |
68 |
NJZ90 |
90000 |
180-250 |
100 |
95 |
NJZ130 |
130000 |
200-270 |
90 |
100 |
NJZ200 |
200000 |
230-300 |
90 |
110 |
NJZ280 |
280000 |
250-320 |
90 |
140 |
NJZ330 |
330000 |
250-350 |
80 |
160 |
NJZ530 |
530000 |
320-420 |
80 |
220 |
NJZ710 |
710000 |
350-450 |
80 |
250 |
NJZ1000 |
1000000 |
380-480 |
70 |
280 |
NJZ1300 |
1300000 |
440-540 |
60 |
330 |
NJZ1700 |
1700000 |
520-620 |
50 |
420 |
NJZ2000 |
2000000 |
550-670 |
50 |
480 |
NJZ2200 |
2200000 |
600-720 |
50 |
560 |

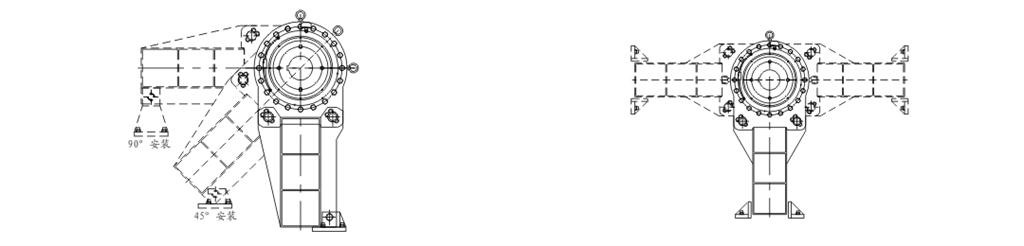

結構簡圖:
使用與維護:
1、運轉使用應在加注潤滑油后進行,首先要仔細觀察運轉時逆止器有無明顯顫動。運轉聲音和機體溫度是否正常,如發現異?,F(xiàn)象應立即停車檢查處罰。
2、新逆止器首頁使用三個月后應全部更換潤滑油,此后定期每半年更換一次全部潤滑油,換油時應將最下邊的油堵打開將換氣帽擰下,放掉原油,(如發現放出油質很臟或雜質明顯,可先由換氣帽排氣管注入礦物醇或煤油將逆止器內部洗干凈)。然后注入新的潤滑油。冬季請先使用專用潤滑油,其它季節請使用20#或46#抗磨液壓油。
3、逆止器使用環境溫度一般為-20℃~+50℃,當逆止器連續運轉時,機體溫度與環境溫度比較的溫升一般不超過30℃即逆止器允許的最高轉速下運行溫度允許最高80℃,特殊環境應采用適當措施(如通風、冷卻),設備周?chē)粦?yīng)有暴露的腐蝕性化學品或蒸汽存在,以免腐蝕密封部件。
4、定期檢查力臂上的開口銷有無脫落,檢查防轉座的堅固情況,確保防轉座堅固有效。
