首頁產品展示鎖緊盤脹套

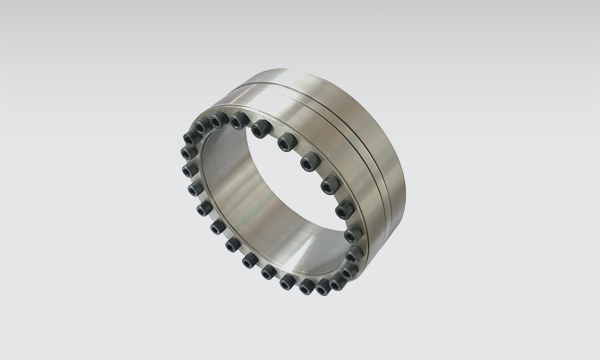

Z5型脹套

返回
系列

產品簡要:

Z5型脹緊聯結套的基本尺寸應符合圖5和表6的規定,標記示例內徑d=90mm,外徑D=140mm的Z5型脹緊聯結套Z5-90×140

在線詢盤

免費咨詢熱線0577-65205101

概述:

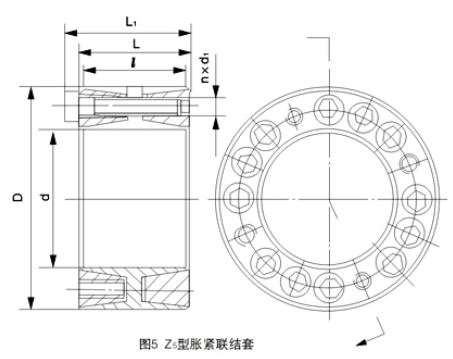

Z5型脹緊聯結套的基本尺寸

應符合圖5和表6的規定

標記示例

內徑d=90mm,外徑D=140mm

的Z5型脹緊聯結套

Z5-90×140











表6 Z5脹緊聯結套的基本尺寸

基本尺寸

額定負荷

脹套與軸結合面上的壓力Pt(N.m㎡)

脹套與輪轂結含面上的壓力Pt(N.m㎡)

螵釘?shù)臄Q緊力矩M(N.m)

重量

d

D

I

L

L1

d1

n

軸向力Ft(KN)

轉矩(KN.m)

mm

100 145 60 65 77 M12 10 288 14.4 192 132 145 4.1
110 155 15.8 175 123 4.4
120 165 12 346 20.8 192 139 4.8
130 180 68 74 86 M12 15 433 28.1 193 139 145 6.5
140 190 18 519 36.3 214 157 7.0
150 200 39.0 200 150 7.4
160 210 21 606 48.5 219 167 7.8
170 225 75 81 95 M14 18 712 60.6 215 162 230 10.0
180 235 64.1 203 155 10.6
190 250 88 94 108 20 792 75.2 178 135 14.3
200 260 24 950 95.0 203 156 15.0
210 275 98 104 120 M16 18 970 102.0 187 142 355 17.5
220 285 990 109.0 183 141 19.8
240 305 24 1318 158.0 222 176 21.4
250 315 1340 167.5 215 170 22.0
260 325 25 1370 178.0 172 23.0
280 355 120 126 144 N18 24 1590 222.5 188 149 485 35.2
300 375 25 1650 248.0 183 146 37.4
320 405 135 142 162 M20 2140 344.0 192 152 690 51.3
340 425 365.0 181 144 54.1
360 455 158 165 187 M22 2670 480.0 176 139 930 75.4
380 475 508.0 166 133 79.0
400 495 535.0 158 128 82.8
420 515 30 3200 673.0 181 147 86.5
450 555 172 180 204 M24 3700 832.5 175 142 1200 112.0
480 585 32 3950 948.0 143 119.0
500 605 988.0 168 139 123.0
530 640 190 200 227 M27 30 4320 1145.0 157 130 1600 151.0
560 670 1210.0 148 124 160.0
600 710 32 4610 1380.0 147 124 170.0

注:Z5型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為12.9級。具體技術參數來電咨詢0577-65205101。
